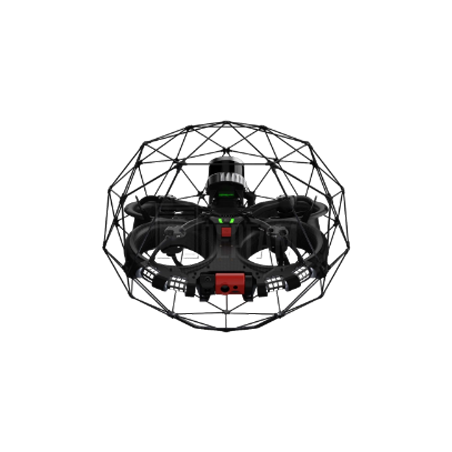

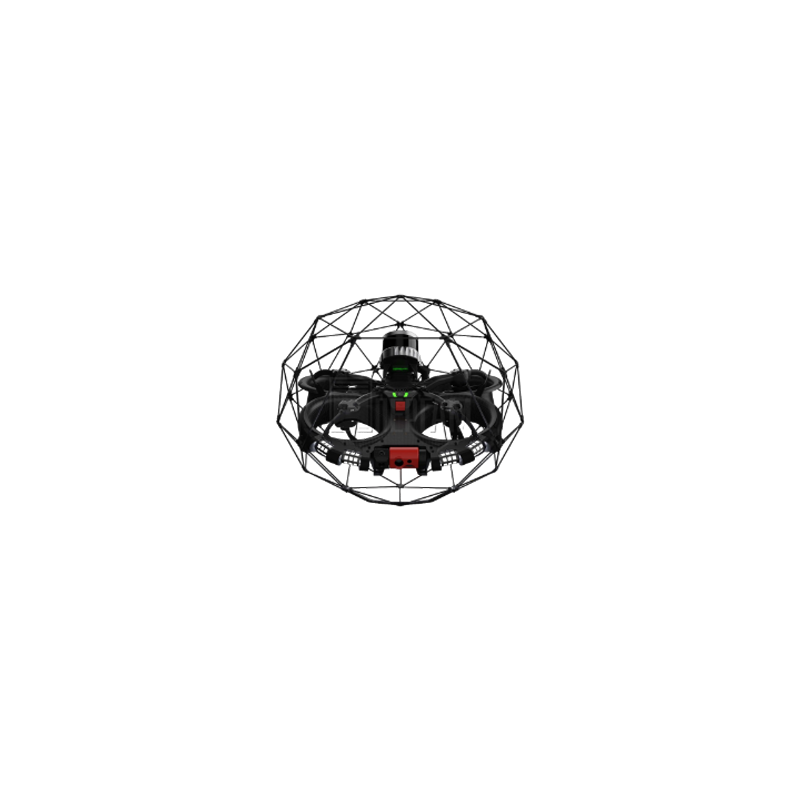

Инспекционный дрон Elios 3

Elios 3 — это универсальный и перспективный дрон, предназначенный для промышленной сферы. Благодаря устойчивости к ударам, встроенному тепловизору, камере 4К и лидаром для создания трехмерной модели местности он способен вывести картографирование на совершенно новый уровень, сократив при этом расходы и улучшив условия труда.
Видео:

Особенности:
Рассчитан для наблюдения и оцифровки труднодоступных объектов в строительной и промышленной сферах. Он отлично подойдет для изучения сложных мест, например, трубопровода или канализационного коллектора. Помимо этого, Elios 3 поможет спасателям во время поисковых операций.
Elios 3 отлично подойдет для составления карты закрытого объекта, открывая перед специалистом такие возможности, как отображение ответвления подземного рудника, определение объёма оставшейся выработки, исследование пещер и многих других объектов, недоступных для людей или слишком опасных для входа
Система FlyAware, объединяющая лидар и графический компьютер NVidia, помогает не терять контроль над дроном в критических ситуациях и получать данные SLAM (Simultaneous Localization And Mapping). Сканируя окружающую среду, он создает не только трехмерную карту облака точек, но и отображает весь пройденный путь.
Благодаря своей сферической конструкции, корпус дрона защищен от ситуаций столкновения с препятствиями. Дрон этой версии выгодно отличается от своего предшественника Elios 2, мощностью LED-прожектора (16 000 против 10 000 люмен), а также максимальным временем полета – 12,5 минут.
Заменить батарею стало гораздо проще с помощью новой системы фиксации механизма.
Пыль и влага не помешают работе дрона даже самых трудных местах.
Беспилотный летательный аппарат Elios 3 стал первым универсальным устройством, способным осматривать помещения и создавать карты в режиме реального времени. Создавая облака точек в 3D – формате, он не теряется в пространстве, точно ориентируясь на заданный маршрут. Технология LiDAR позволяет дистанцироваться от стен и объектов.
Работать быстрее и эффективнее помогает ПО Flyability Inspector 4.0 (для ОС Windows), что дает возможность просмотреть и проанализировать карту, задокументировать, сохранять и передавать информацию. А также, визуализировать данные на 3D-карте, документировать и классифицировать точки на карте, экспортировать отчеты в DPF или WORD форматы с POI
Алгоритм стабилизации SLAM поймает даже малейшее движения дрона и даст указание диспетчеру полёта компенсировать его.
Дрон будет парить в воздухе неподвижно, а его управление даже сложными телеинспекциями доступно пилоту любого уровня квалификации.
Постоянно сканируя окружающую среду вокруг, встроенный лидар создавая карту облаков точек высокой плотности, которая отображается в приложении Cockpit в режиме реального времени. Вы всегда будете знать о точном местоположении дрона и сможете выбрать оптимальный маршрут с точностью до сантиметра и безопасно вернуть его на базу. Совокупность картографических данных покажет полноту карты для быстрой оценки объема инспекции.
Пилотирование осуществляется с помощью системы радиоуправления, на которой установлен планшет на базе Android и ПО Cockpit. При необходимости есть возможность дополнит его вторым радиоуправлением для управления камерой независимо от пилота.
Готов к работе в тяжёлых условиях, не разобьётся при встрече с препятствием в виде дома или бетонной стены.
Защитный каркас изготовленный из углеродного волокна с гибким покрытием, модульными компонентами для простоты обслуживания и подвесками из термопластичного эластомера, даёт возможность работы даже в трудных условиях, а реверсивные двигатели помогут восстановиться после переворачивания верх ногами, без ущерба для работы. Степень защиты IP-44 защитит от воды и пыли.
БПЛА Elios 3 оснащенный камерой 4K/30 кадр/с, имеющий угол обзора 180°, снимет изображения с разрешением 4000 × 3000 пикселей. А светодиоды с высокой степенью яркости и различным углом наклона помогут оптимизировать освещение в пыльной среде. Тепловизионная камера FLIR Lepton 3.5 с разрешением детектора 160 × 120 пикселей и скоростью 9 к/с оснащена дальномером.

***

Свойство	Значение
Конфигурация	Квадрокоптер с вентилятором
Интерфейс данных	Порт USB-c с использованием Inspector (требуется питание дрона от его аккумулятора)
Пользовательский интерфейс	Одна кнопка питания с подсветкой и RGB-подсветкой для включения дрона.разные состояния без использования пульта ДУ
Размеры	Ширина 480 мм Высота 380 мм (13,8 дюйма)
Пропеллеры	4 пропеллера, 127 мм
Взлетная масса	Базовая модель ~1900 г С полезной нагрузкой лидара ~ 2350 г
Макс. время полета	Базовая модель — до 12,5 минут в идеальных условиях с новой батареей. С полезной нагрузкой лидара — до 9 минут в идеальных условиях с новой батареей
Макс. скорость спуска / подъема	Режимы Assist и Atti: 1,3 м/с Режим Assist-Sport: 2 м/с
Макс. скорость	Вспомогательный режим: 1,5 м/с Режим Assist-Sport: 2 м/с Режим Atti: 5 м/с Спортивный режим: 7 м/с (23 фута/с)
Макс. ветровое сопротивление	5 м/с (режим Assist) 7 м/с (режим «Спорт»)
Макс. рабочая высота	5000 м (плотная высота)
Датчики управления полетом	IMU, магнитометр, барометр, 3 камеры компьютерного зрения и ToF датчик расстояния
Материалы	Углеродное волокно – кевларовые композиты, магниевый сплав, авиационный алюминий, высококачественные термопласты.
Рабочая темп	0 ºC to 50 ºC
Режимы полета	ASSIST : Режим помощи ASSIST-SPORT : Режим помощи-спорт ATTI : Режим высоты SPORT : Спортивный режим
Безопасность	Автопосадка при потере сигнала
Рабочая частота	2412 – 2462 МГц (UAV – RC)
Макс. передаваемая мощность	2.4 GHz: 29.68 dBm (FCC); ≤20 dBm (CE); ≤10 dBm/MHz (MIC)
Защита	E3 с базовой инспекционной полезной нагрузкой: Брызго- и пылезащищенность, эквивалент не менее IP44 Лидарная полезная нагрузка: IP68
Уровень шума	83 дБ(A) с полезной нагрузкой лидара
Борт. комп.	Nvidia Xavier NX с собственной ОС Linux
Время работы в режиме ожидания при полной АКБ	5000 час или ~7 мес
Лидар
Лидарный сенсор	Датчик света Ouster OS0-32
Умная батарея
Номинальная мощность	4350 мАч
Номинальное напряжение	22.8 В
Тип батареи	Интеллектуальная батарея LiPo 6S HV: – Светодиод, кнопка и пользовательский интерфейс для мониторинга SOC и т.д. – Повышенная безопасность во время цикла заряда (защита от: перезаряда, перегрузки по току, перенапряжения, перегрева/недогрева) – Точная оценка состояния здоровья и состояния заряда – Зарядка по принципу “подключи и работай – Самобалансировка – Саморазряд аккумулятора – Счетчик циклов – Идентификатор батареи
Аварийный сигнал	Звуковое предупреждение о низком напряжении батареи
Энергия	99,2 Вт-ч
Время заряда	1 час
Время звмены батареи	Менее 10 с с помощью механизма “подключи и работай”
Справка	Одобрен для ручной клади. Соответствует правилам IATA по перевозке опасных грузов
Вес НЕТТО	620 г
Рабочая темп.	10ºC -40ºC,при температуре 0-10ºC необходимо принимать дополнительные меры предосторожности. Стабильность и продолжительность полета могут быть снижены.
Температура зарядки	0 – 45°C
Макс. мощность зарядки	150Вт AC
Зарядное устройство	Умное зарядное устройство Elios 3
Срок хранения батареи	250 дней при хранении при температуре ~20°C и 50% SOC
Срок службы батареи	50 полетов
Груз. подвеска	Демпфирование вибраций
Наклон камеры вверх	+90 градусов
Наклон камеры вверх	-90 градусов
Защита полезной нагрузки	Фронтальные амортизаторы.
Основная камера
Сенсор	1/2,3″ CMOS Эффективные пиксели: 12.3 Чувствительность: Оптимизирована для работы в условиях низкой освещенности
Фотоформаты	JPG
Видеоформаты	MOV
Запись видео	4k Ультра HD: 3840 x 2160 при 30 к/с
Результаты	FHD: 1920 х 1080 при 30 к/с
Потоковое видео Разрешение	FHD: 1920 x 1080 при 30 кадр/с
фотосъемка разрешение	4000 x 3000, до 40 изображений
Угол обзора видео	114° по горизонтали, 131° по диагонали
Угол обзора фото	119° по горизонтали, 149° по диагонали
Общий вертикальный угол обзора	около 260° с учетом наклона камеры
Объектив	Фокусное расстояние 2,71 мм Фиксированное фокусное расстояние
Режимы управления	Авторежим с ручной компенсацией EV
Хранение файлов	Карта памяти MicroSD объемом 128 ГБ
Поддерживаемая файловая система	exFAT
Тепловая камера
Сенсор	Lepton 3.5 FLIR
Видеозапись разрешение	160 x 120 при 9 к/с
Объектив	Поле зрения 56° x 42°, глубина от 15 см до бесконечности
Чувствительность (шумовая эквивалентная разность температур)	<50 mK
Температурный диапазон	-10°C to 140°C
Длина волны (длинноволновое инфракрасное излучение)	8-14 мкм
Система освещения
Тип	Высокоэффективные светодиоды обеспечивают равномерное освещение спереди, сверху и снизу. Оптимизированы для снижения влияния пыли на качество изображения.
Управление	С пульта дистанционного управления с помощью светового луча, управляемого угловой камерой
Режимы	Нормальный режим (используется четыре панели) пылезащищенное освещение (используются только 2 внешние панели) Режим выборочного/косого освещения (только левая или правая сторона)
Световой поток	рассчитан на 16 тыс. люмен
Меры безопасности при эксплуатации и столкновениях
Навигационные фонари	один RGB-навигационный фонарь на задней панели дрона
Защитный каркас	карбоновая коробка с мягким покрытием, модульными подкомпонентами для удобства обслуживания и подвесками из термопластичного эластомера.
Устойчивость к столкновениям	устойчив к полному разрушению в режиме SPORT-ASSIST на ровных стенах с установленной нагрузкой LIDAR (<2 м/с).
Система безопасности защелки батареи	датчик, встроенный в механизм батареи, предупреждает пользователя визуальным предупреждением на дроне, если рычаг батареи не закрыт правильно.
Автоматическая система безопасности	датчик, встроенный в механизм батареи, предупреждает пользователя визуальным предупреждением на дроне, если рычаг батареи не закрыт правильно.
Пульт дистанционного управления
Рабочие частоты	2412 – 2462 МГц
Максимальное расстояние передачи	до 500 м в прямой видимости в идеальных условиях радиосвязи
Максимальная передаваемая мощность	2,4 ГГц: 29,68 дБм; ≤20 дБм; ≤10 дБм/МГц
Вес	1760 г с держателем для планшета
Рабочая температура	-10°C до 45°C
Выходной порт	USB-c
Батерея	2 шт. по 6700 мАч
Элементы управления	настройки управления дроном и грузоподъемности
Зарядное устройство	12 В / 24 ВТ
Время зарядки аккумулятора	<2 ч 30 мин от 0-80% при комнатной температуре <4 ч от 0-100% при комнатной температуре
Зарядка батареи температурный диапазон	10°C до 35°C
Время автономной работы	10°C до 35°C
Время работы аккумулятора	300 циклов(?)
Время работы при полном заряде батареи	>5 ч при комнатной температуре
Планшет
Модель	Samsung Galaxy Tab S7 или S8
Зарядное устройство	USB 5В
Рабочая температура	-10 °C до 50 °C
Температура зарядки	0 °C до 40 °C
Время зарядки	5 часов
Вес	500 грамм
Транспортировочный кейс
Размеры	65 x 45 x 55 см
Вес	13 кг
Полетное программное обеспечение
Особенности	Видео и телеметрия БПЛА в режиме реального времени, визуализация состояния (остаток заряда батареи, настройки полезной нагрузки и т.д.). батареи, настройки полезной нагрузки, предупреждения и др. ), управление настройками полезной нагрузки и различные конфигурации.
Совместимость	Не совместим с E1 and E2 дронами
Оперативная система	Android 12, разработанная для Samsung Tab S7
Программное обеспечение контроллера
Особенности	просмотр видео (кадр за кадром), анализ журнала полета, включая точки интереса, записанные во время полета, снимки экрана и 2D измерения. Экспорт данных лидара в Geoslam одной кнопкой при наличии лицензии. Импорт плотных облаков точек для локализации данных.
Операционная система	Windows 10/11 (64 бит)
ELIOS 3 and GCS
Частота передачи	диапазоны частот, выделяемые для безлицензионного радиообмена 2,4 ГГц (2412 МГц – 2462 МГц)
Передача данных	20 МГц
Максимальная передаваемая мощность(эквивалентная изотропно-излучаемая мощность)	2,4 ГГц: 29,68 дБм (FCC); ≤20 дБм (CE); ≤10 дБм/МГц (MIC)
Передача данных	Прием: максимум 18 Мбит/с ->Видео: 1080p@30fps -> Данные бортового компьютера Нисходящие: максимум 3Mbps -> команды пульта
Технологии	мультиплексирование с ортогональным частотным разделением каналов высокочастотная
Вид модуляции	мультиплексирование с ортогональным частотным разделением каналов
Вид модуляции	мультиплексирование с ортогональным частотным разделением каналов
Шифрование радиоканалов	128-битный aes-ctr в соответствии со спецификацией LTE
