"Сталкер" 80-24 Комплекс трассопоисковый, набор дефектопоисковый «НефтеГаз»

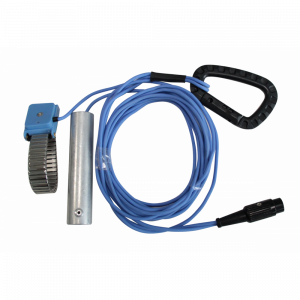

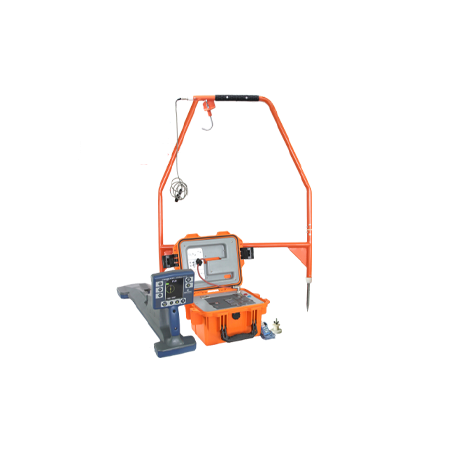

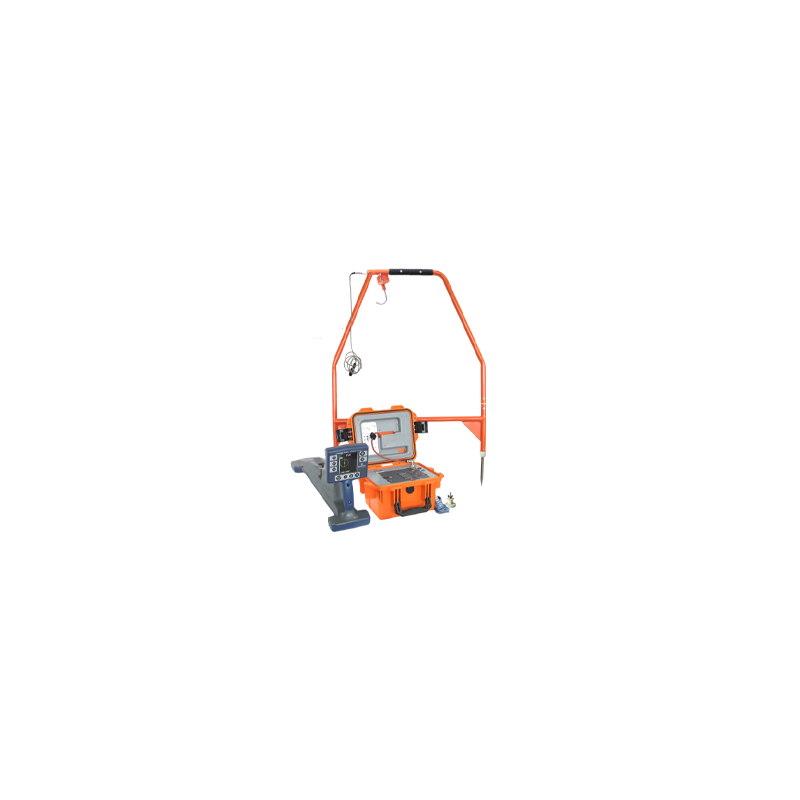

Комплекс трассопоисковый "Сталкер" 80-24, набор дефектопоисковый «НефтеГаз». предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом. В комплект поставки трассодефектоискателя входит: - приемник «Сталкер» ПТ-24, - генератор «Сталкер» ГТ-80 (LFP), - датчик контроля изоляции «А-рамка» с креплением, - датчик контроля изоляции «ДКИ-Е» с браслетом, - контакт магнитный. |
| Общие особенности трассоискателя "Сталкер 80-24" (LFP): |
 Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора. |
| Трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах). |
| Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций. |
| Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию. |
| Для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора. |
| Трассировка и координирование местоположения во всемирной системе координат. |
| Встроенный GPS/ГЛОНАСС модуль. |
| Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H. |
| Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля. |
| Связь с компьютером по Bluetooth , память на 10000 измерений. |
| Дистанционное управление генератором через сеть GSM. |
| Поиск положения передающих зондов и камер телеинспекции. |
| Меню приемника ПТ-24 на русском, английском и китайском языках. |

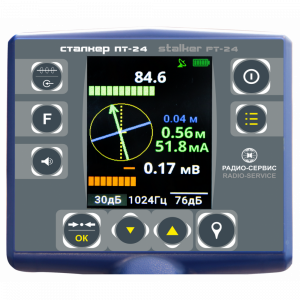

| Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion): |
| Встроенный GPS/ГЛОНАСС модуль. |
| Облегченная конструкция (вес 1,9 кг.). |
| Увеличенный яркий цветной дисплей. |
| Увеличенное время работы до 20 часов от Li-Ion аккумуляторов. |
| Непрерывное отображение на дисплее всех необходимых параметров. |
| В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц). |

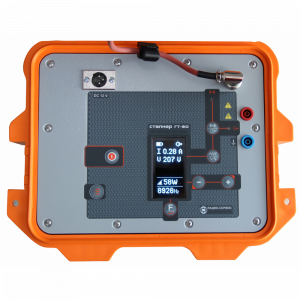

| Генератор ГТ-80: |
| Мощность и ток до 80 Вт, 12 А. |
| Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли. |
| Дистанционное управление генератором через сеть GSM. |
| Отложенный старт. |
| Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100. |
| Быстрое автоматическое согласование с нагрузкой для простоты использования. |
| Совместим со всеми приемниками серии «Сталкер». |
| Работа с приемниками других производителей. |
| Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В). |
| Влагозащищенный, ударопрочный корпус (IP 65). |
| Технические характеристики ПТ-24 | |
| Свойство | Значение |
| Активные частоты*, Гц | 273, 526, 1024, 8928, 32768 |
| Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
| Частоты для работы с генераторами других производителе, Гц | 491, 512, 982, 2000, 2048, 8440, 9828, 10000 |
| Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц |
| Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц |
| Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Память | 10 000 точек |
| Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч | 20 |
| Габаритные размеры, мм, не более | 700x300x140 |
| Масса, кг, не более | 1,9 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Технические характеристики генератора ГТ-80 | |
| Свойство | Значение |
| Фиксированные частоты*, Гц | 273, 526, 1024, 8928, 32768 (33кГц); |
| Пользовательские частоты для работы с приемниками других производителей | от 270 до 10000 Гц (шаг установки 1 Гц) |
| Максимальная выходная мощность и ток | до 5,99 кГц – 80 Вт, 12 А; от 6 до10 кГц – 60 Вт, 8 А; 33 кГц – 10 Вт, 3 А |
| Габаритные размеры, мм, не более | 275х250х180 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Масса, кг, не более | 5,9 |
