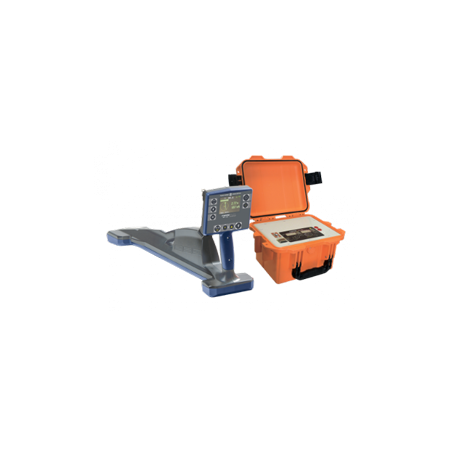

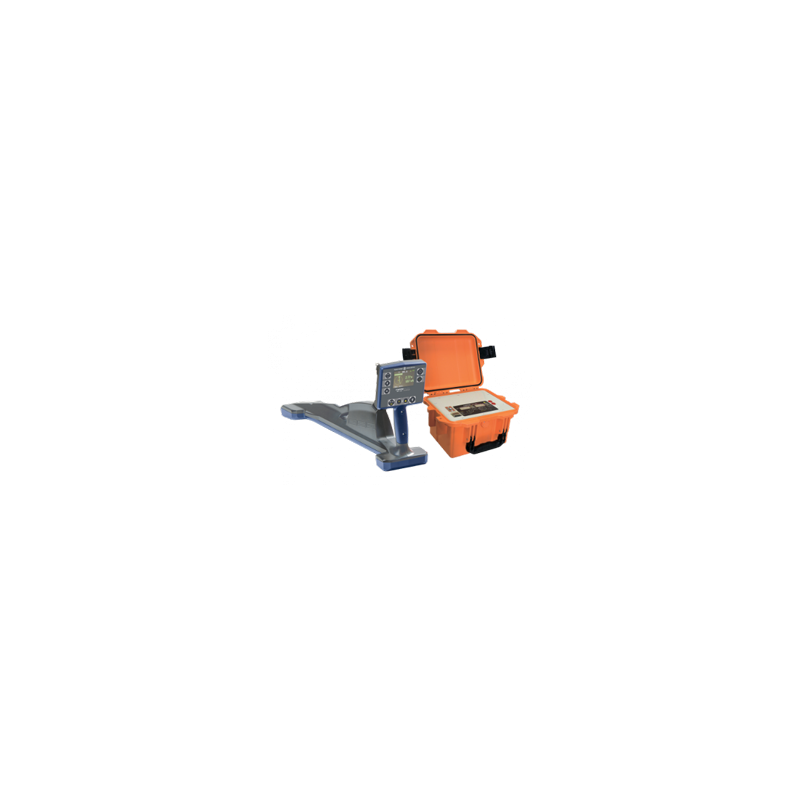

"Сталкер" 75-24 Комплекс трассопоисковый
Трассоискатель (трассодефектоискатель, кабелеискатель) "Сталкер 75-24" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом. В комплект поставки трассоискателя «Сталкер 75-24» входит генератор ГТ-75 и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем |
| Общие особенности трассоискателя "Сталкер 75-24" (встроенный GPS/ГЛОНАСС модуль): |
 Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций. |
| Поиск положения передающих зондов и камер телеинспекции. |
| Трассировка и координирование местоположения во всемирной системе координат. |
| Встроенный GPS/ГЛОНАСС модуль. |
| Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H. |
| Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля. |
| Связь с компьютером по Bluetooth , память на 10000 измерений. |
| Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора. |
| Трассоискатель Сталкер 75-24 автоматически отображет глубину и силу тока (даже в пассивных режимах). |
| Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора. |
| Наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М. |
| Меню приемника ПТ-24 на русском и английском языках. |

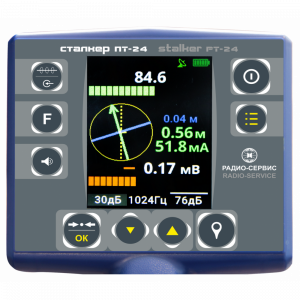

| Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) : |
| Встроенный GPS/ГЛОНАСС модуль. |
| Облегченная конструкция (вес 1,9 кг.) . |
| Увеличенный яркий цветной дисплей. |
| Увеличенное время работы до 20 часов от Li-Ion аккумуляторов. |
| Непрерывное отображение на дисплее всех необходимых параметров. |
| В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц). |

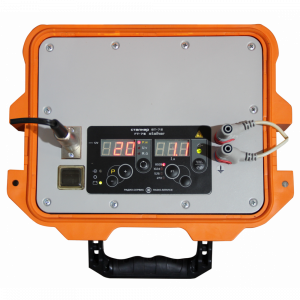

| Генератор ГТ-75: |
| Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование. |
| Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала. |
| Высокая выходная мощность для работы в сложных условиях. |
| Автоматическое согласование с нагрузкой для простоты использования. |
| Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В). |
| Влагозащищенный, ударопрочный корпус (IP 44). |
| Технические характеристики ПТ-24 | |
| Свойство | Значение |
| Активные частоты*, Гц | 273, 526, 1024, 8928, 32768 |
| Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
| Частоты для работы с генераторами других производителе, Гц | 491, 512, 982, 2000, 2048, 8440, 9828, 10000 |
| Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц |
| Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц |
| Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Память | 10 000 точек |
| Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч | 20 |
| Габаритные размеры, мм, не более | 700x300x140 |
| Масса, кг, не более | 1,9 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Технические характеристики генератора ГТ-75 | |
| Свойство | Значение |
| Рабочие частоты*, Гц | 273, 526, 1024,8928 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 75 |
| Сила тока, потребляемая от источника постоянного тока, А | не более 1,8 |
| Габаритные размеры, мм, не более | 275x250x180 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Масса, кг, не более | 8,5 |
