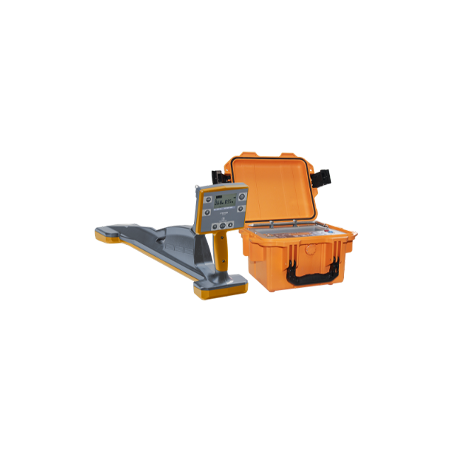

"Сталкер" 15-24 Комплекс трассопоисковый
Трассоискатель (трассодефектоискатель, кабелеискатель) "Сталкер 15-24" - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием. В комплект поставки трассоискателя «Сталкер 15-24» входит генератор ГТ-15 и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем |
| Общие особенности трассоискателя "Сталкер 15-24": |
 функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций. |
| Поиск положения передающих зондов и камер телеинспекции. |
| Встроенный GPS/ГЛОНАСС модуль. |
| GPS - выноска подземных трасс с последующим наложением на карту. |
| Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H. |
| Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля. |
| Беспроводная связь с ПК (Bluetooth). |
| РАДИО частота (пассивная) для поиска трассы без генератора. |
| Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель. |
| Поиск повреждений «фазовым», контактным и бесконтактным методами. |
| Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01. |
| Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-110. |
| Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора. |
| Легкий и компактный генератор ГТ-15. Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 15-14, 15-04, 15-02М. |
| Меню приемника ПТ-24 на русском, английском и китайском языках. |
| Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion): |
| Облегченная конструкция (вес 1,9 кг.). |
| Яркий цветной дисплей. |
| Увеличенное время работы. |
| Непрерывное отображение на дисплее всех необходимых параметров. |
| В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц). |
| Генератор ГТ-15: |
| Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15». |
| Одновременная подача двух частот. |
| Индикация величины выходного тока. |
| Напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций. |
| Два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов. |
| Автоматическое согласование генератора с нагрузкой. |
| Технические характеристики ПТ-12 | |
| Свойство | Значение |
| Активные частоты*, Гц | 273, 526, 1024,8928, 32768 |
| Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
| Частоты для работы с генераторами других производителе, Гц | 491,512,982, 2000, 2048, 8440, 9828, 10000 |
| Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц |
| Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц |
| Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Память | 10 000 точек |
| Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч | 20 |
| Габаритные размеры, мм, не более | 700x300x140 |
| Масса, кг, не более | 1,8 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Технические характеристики генератора ГТ-15 | |
| Свойство | Значение |
| Рабочие частоты*, Гц | 273, 1024, 8928, 32768 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 1 до 10 |
| Сила тока, потребляемая от источника постоянного тока, А | не более 1,8 |
| Габаритные размеры, мм, не более | 210x130x100 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Масса, кг, не более | 4,9 |
